端子线插线/调整线序教程

2026/4/15大约 2 分钟

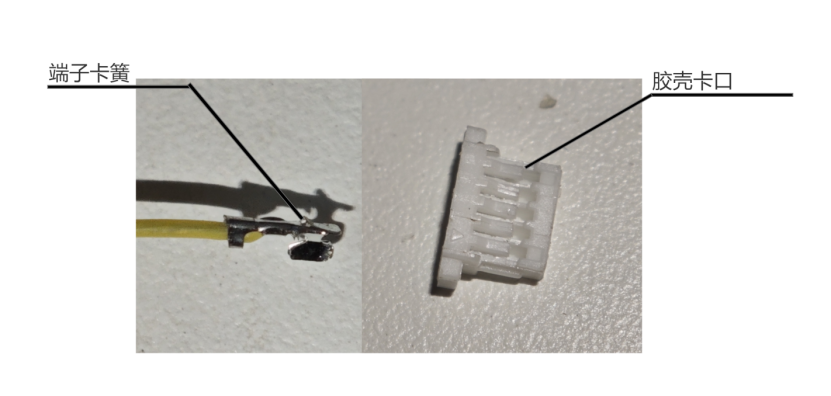

如图所示，金属端子上有一个端子卡簧，胶壳内部对应位置有一个胶壳卡口。安装时，需要让端子卡簧朝向胶壳卡口，插入后卡簧会弹起并卡住胶壳，从而固定端子。

先观察金属端子上的端子卡簧位置。再观察胶壳上的胶壳卡口位置。插入前，请确保：

· 端子卡簧方向与胶壳卡口方向对应

· 线序与孔位正确

· 端子前端朝向胶壳内部插入方向

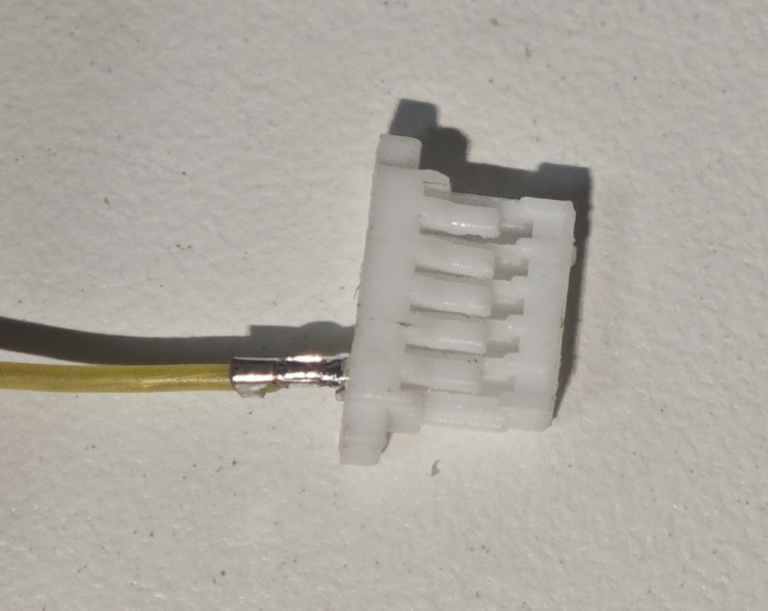

将已经压接好的端子线，对准胶壳对应的插孔。注意端子要平直进入，不要歪斜插入。

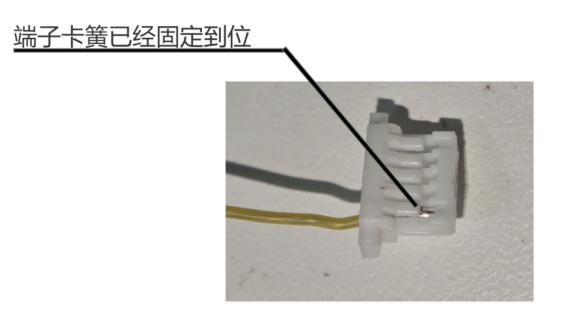

捏住线材靠近端子的位置，沿着插孔方向缓慢推入。当端子推到位后，端子卡簧会与胶壳卡口扣合固定。

端子插入完成后，请轻轻向后拉一下线材，确认端子不会退出。如果轻拉后端子没有松脱，说明已经安装到位。

安装完成后的正确状态

安装正确时，应满足以下几点：

· 端子已经完全进入胶壳内部

· 端子不会轻易被拉出

· 线材位置整齐，没有明显歪斜

· 胶壳内各端子深度基本一致

插入前请务必确认方向，不要反向硬插

如果插入时阻力明显过大，请先停止，重新检查方向是否正确

请勿大力拉扯线材，以免端子变形或脱落

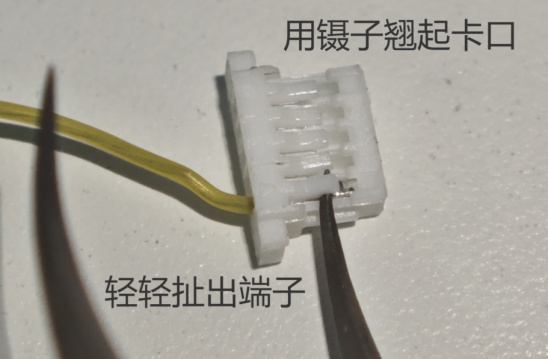

如果端子插错孔位或是需要调整线序，不要强行拉出。需要先用细针、镊子或其他工具翘起胶壳卡口，再将端子从胶壳中缓慢退出。

退出后检查端子卡簧是否变形，确认正常后再重新插入。同时检查胶壳卡口如有翘起，用镊子等工具轻轻下压，使其更好地卡住端子卡簧
