如何通过遥控器控制图传BEC的开关
2025/10/13小于 1 分钟
为了避免长时间地面供电时图传过热,飞控支持将图传供电 BEC 设置为可 远程控制(Pit 模式),通过遥控器开关控制图传(Vb焊盘)是否供电。

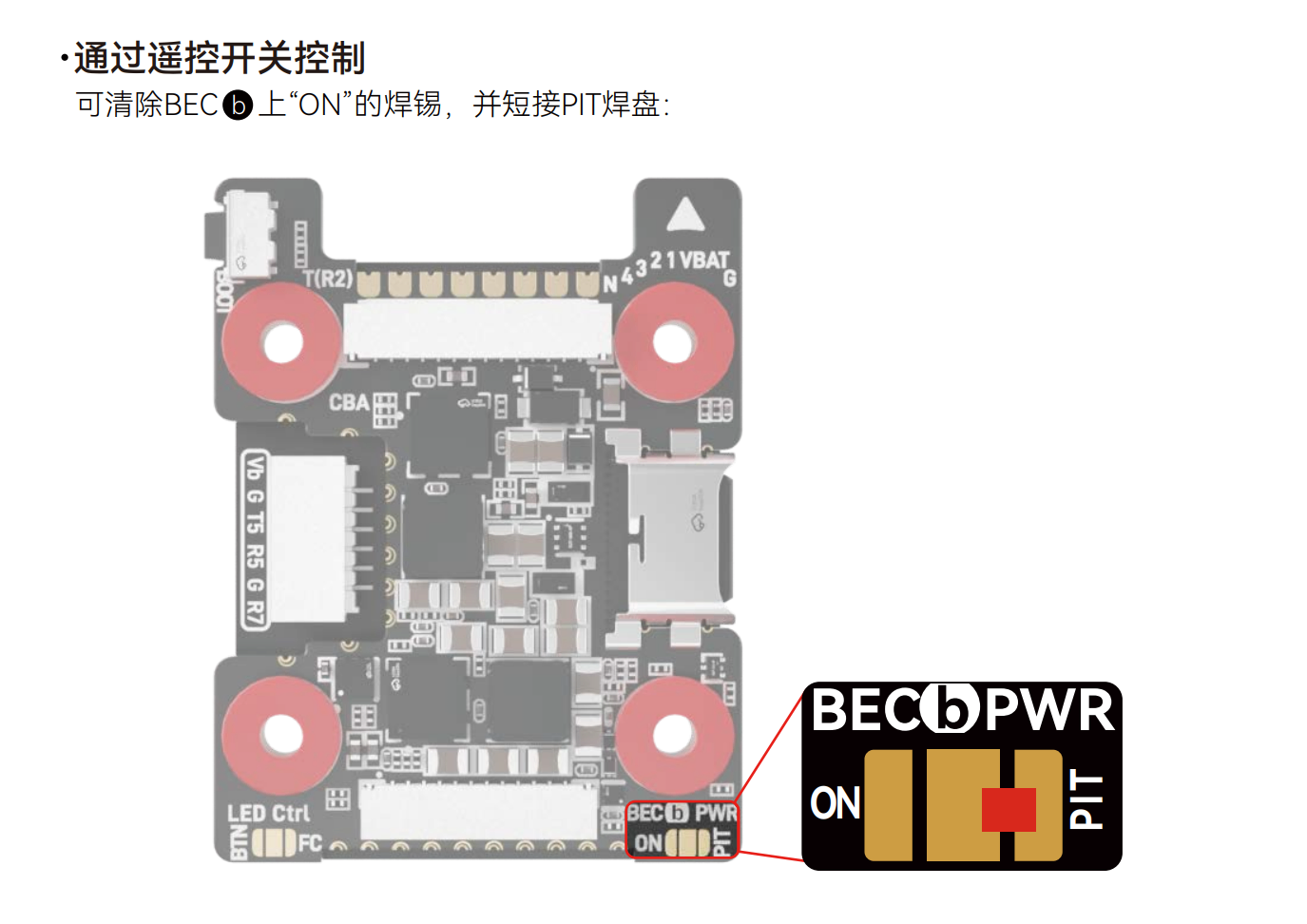

🧩 步骤 1:设置 BECb 为 Pit 控制模式
通过焊接方式,将图传 BEC(BECb)的供电控制方式从“常开”切换为“可控”(Pit 模式)。
焊接说明:
- 找到飞控上的 BECb PWR 跳线焊盘
- 将 中间焊盘 与 右侧 Pit 焊盘 使用焊锡短接

⚠️ 请勿同时连接中间焊盘与左右两边焊盘,仅允许一处短接。

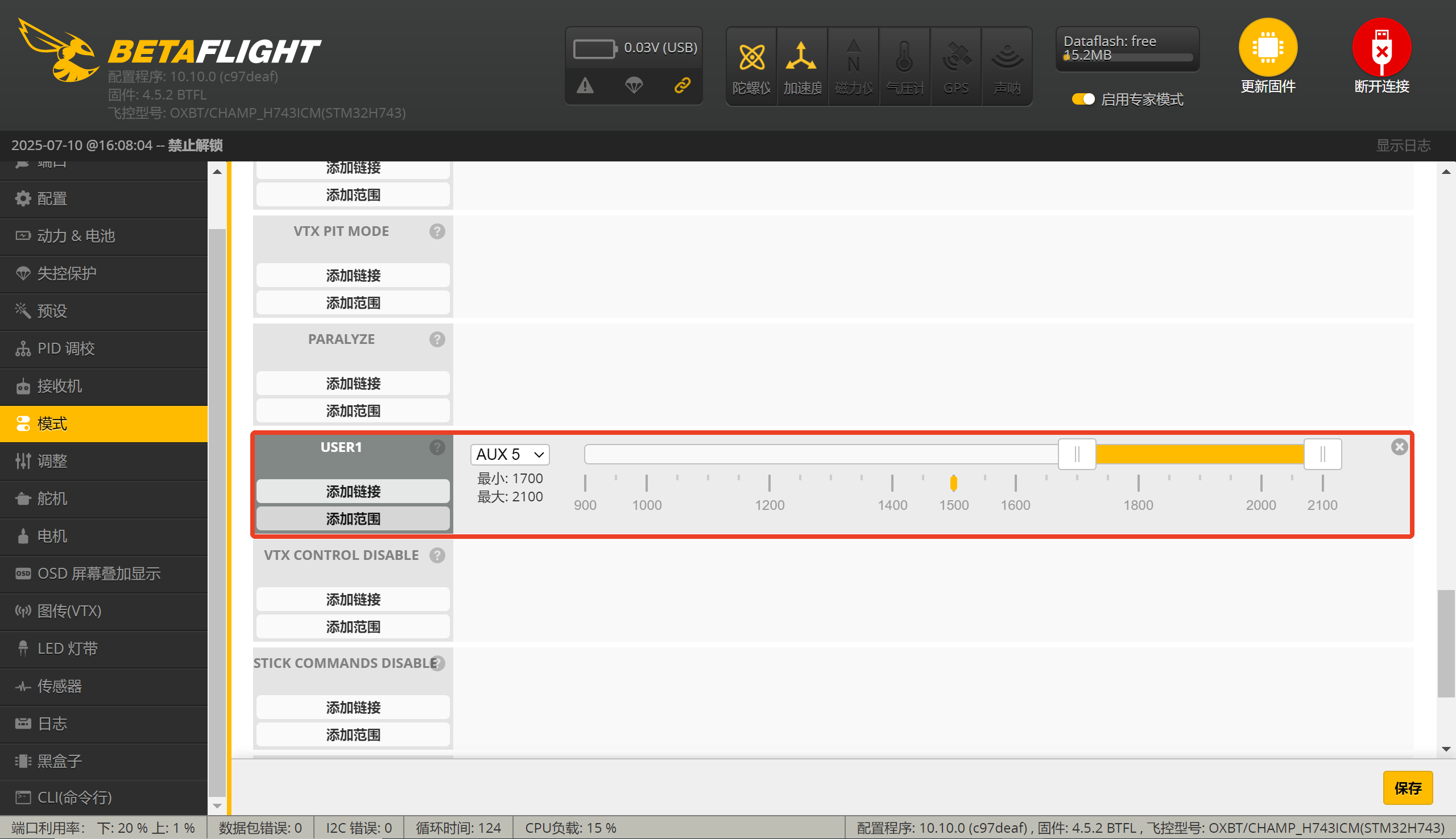

🎮 步骤 2:设置 BECb 控制模式为 USER1
完成焊接后,您可以通过飞控设置将 “USER1” 模式 用于控制 BECb 的开启/关闭。
操作步骤:
- 打开 Betaflight Configurator
- 在 “模式” 页面中,添加一个通道到 USER1 模式
- 绑定遥控器上的任意一个空闲开关(如 AUX5)

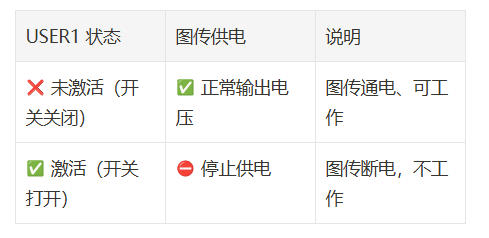

⚙️ 控制逻辑说明
