✅ 飞控 LED 灯带控制方式教程

飞控支持两种不同的 LED 控制方式：

• 方法一：通过 Boot 键 / SpeedyBee App 控制
• 方法二：通过 Betaflight Configurator 控制

可根据实际需求选择其中一种模式。

---

1️⃣ 方法一：通过 Boot 按键或 SpeedyBee App 控制

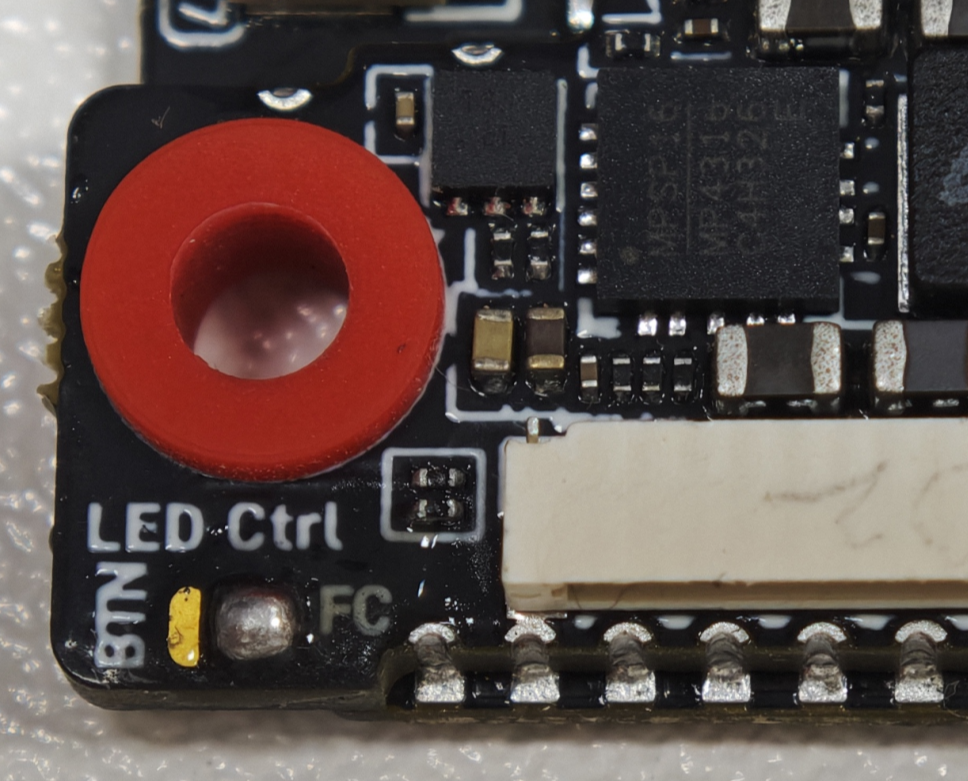

默认情况下，飞控的 LED Ctrl 焊盘已连接至 “BTN”，即出厂配置模式。


🔘 （1）Boot 按键控制

• 双击 Boot：循环切换 6 种颜色（红、黄、蓝、绿、青、品红）
• 长按 1 秒：循环切换亮度（0–3 级，其中 0 为熄灭）

📱 （2）通过 SpeedyBee App 控制

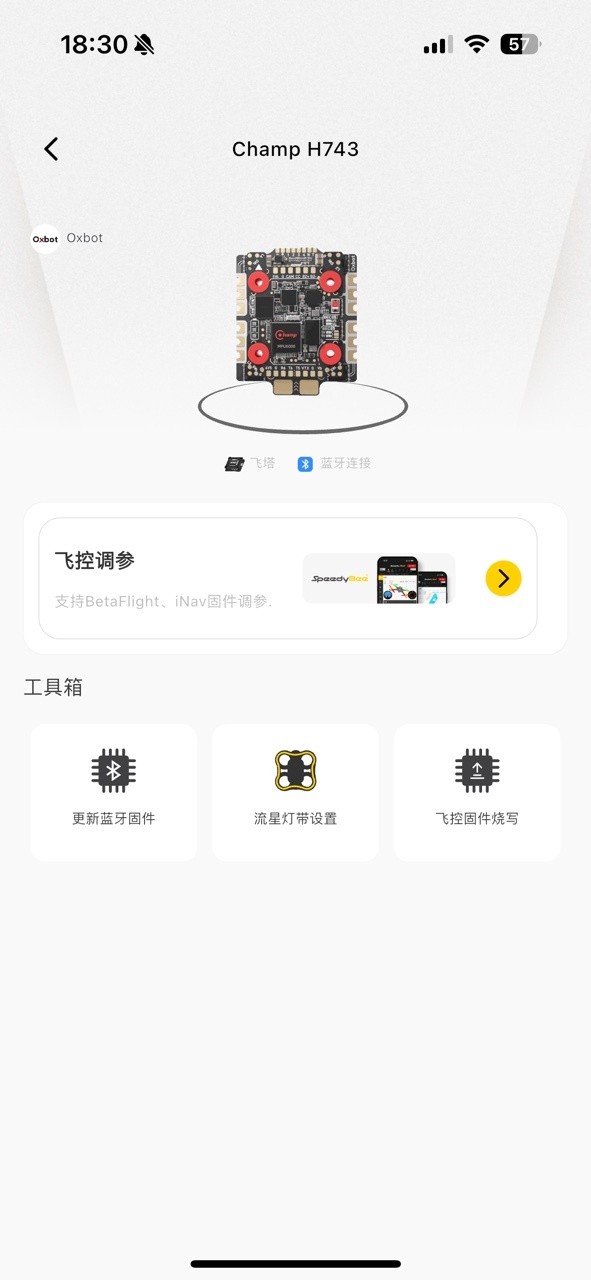

飞控通电并连接至 SpeedyBee App

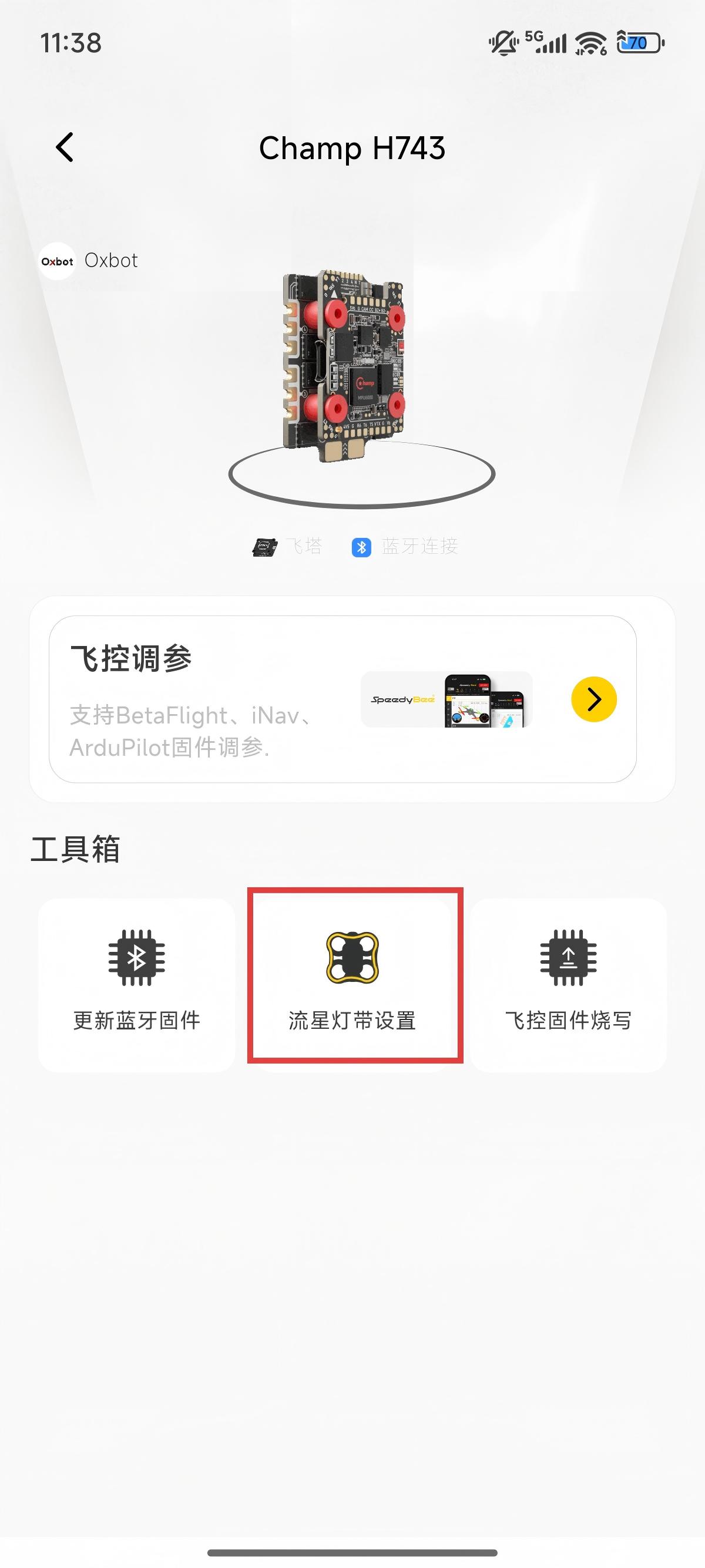

可在APP的底部找到“流星灯带”

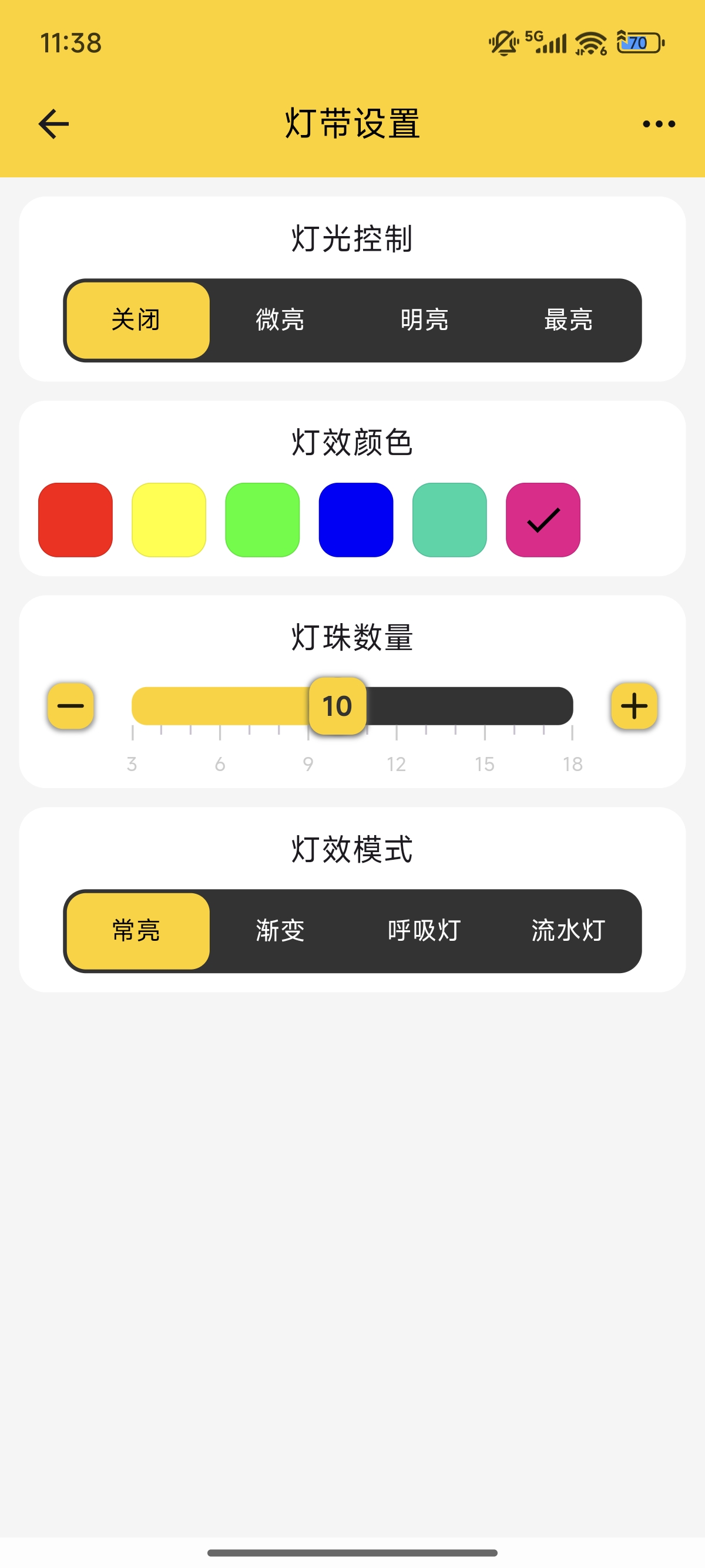

可调节内容包括：灯珠数量、颜色、亮度、灯效等参数


⚠️ 注意事项

• 此模式下 无法通过 Betaflight 的 “LED Strip” 功能调整灯带
• 单路最多支持 18 颗灯珠（飞控四角焊盘各自可接 18 颗）

---

2️⃣ 方法二：通过 Betaflight 控制 LED 灯带

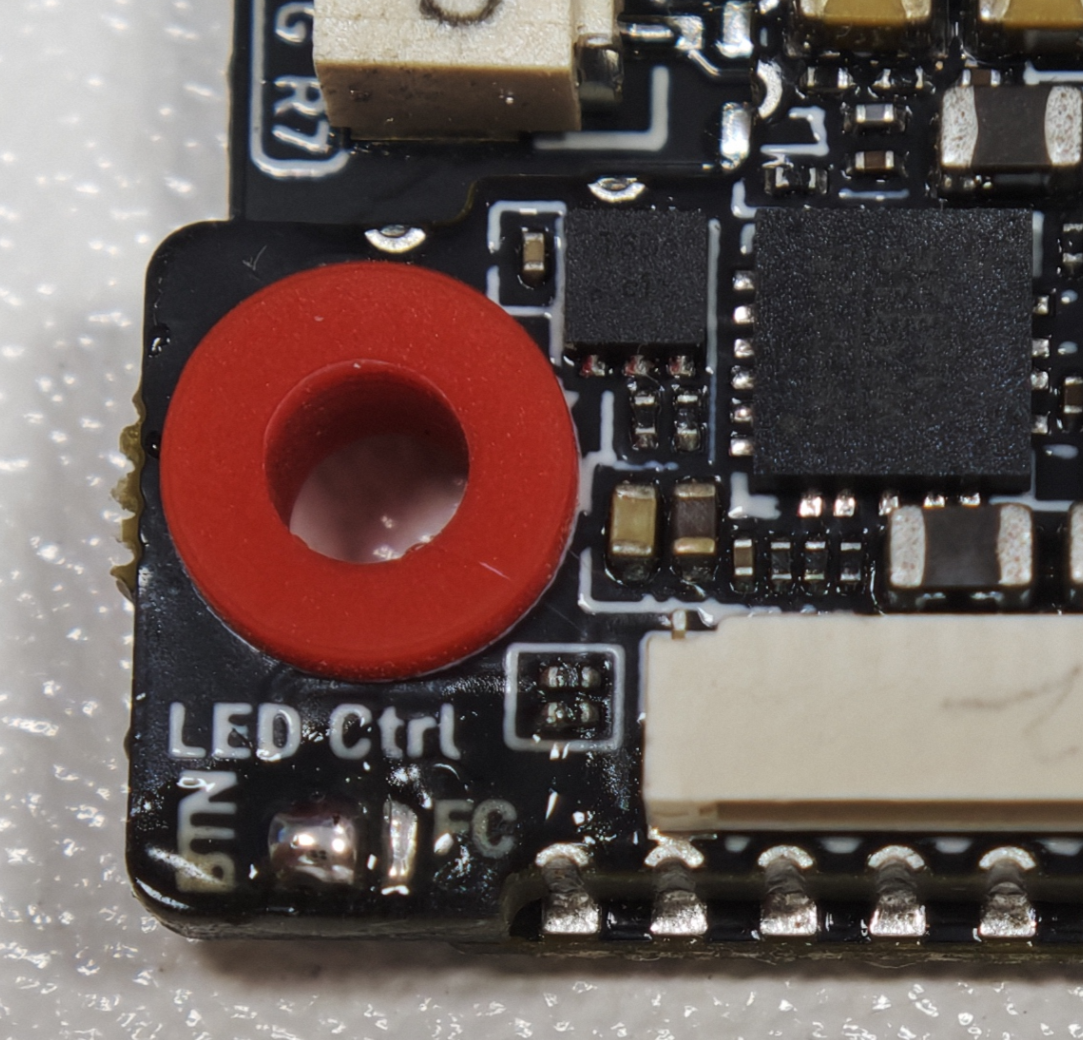

若需使用 Betaflight 的 “LED Strip” 功能 控制灯带，需要先修改 LED Ctrl 焊盘连接方式：

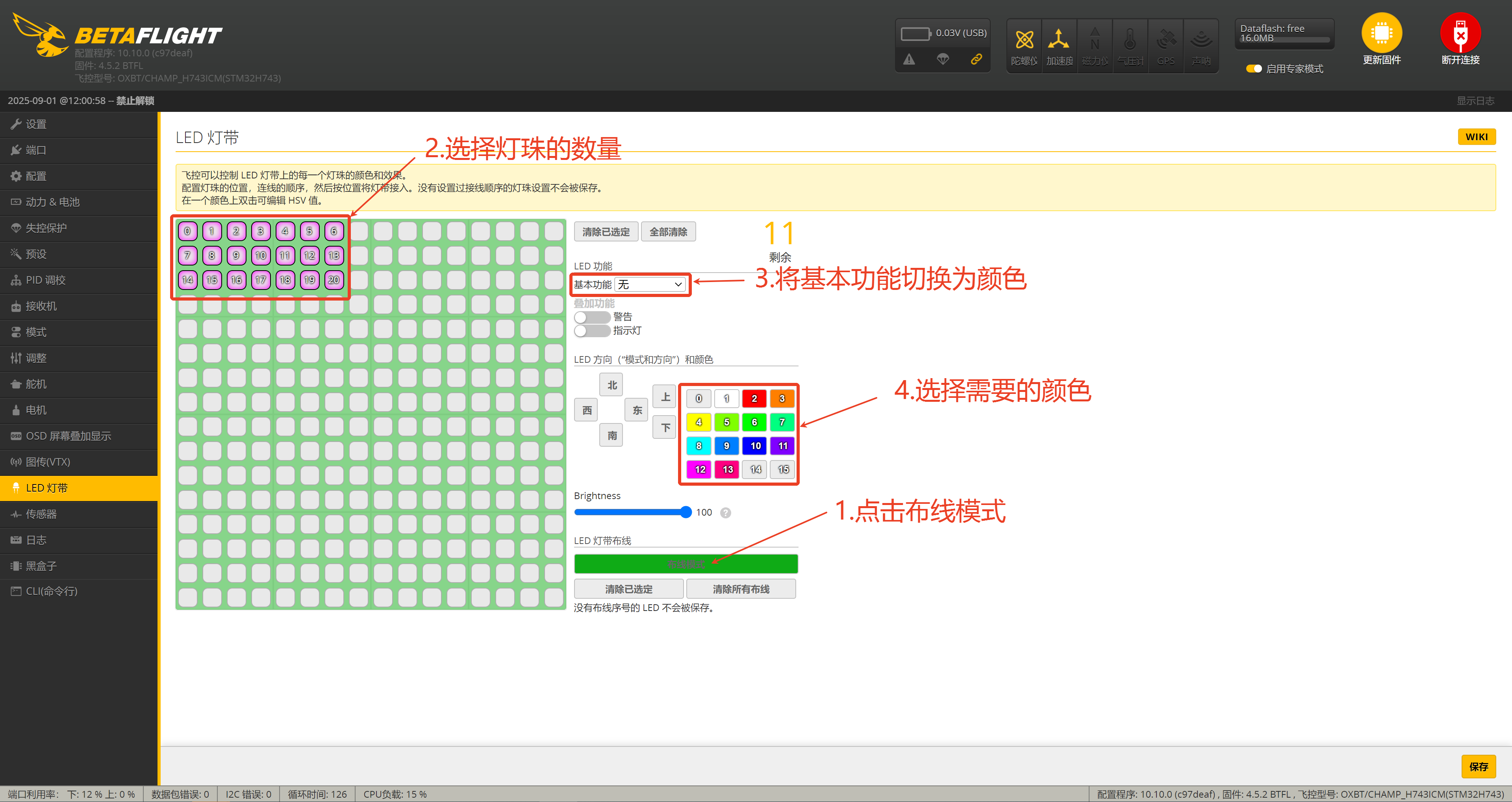

完成后，飞控即可通过 Betaflight Configurator → LED Strip 页面 进行设置：


支持LED灯珠数量：

• Betaflight 默认支持 32 颗灯珠

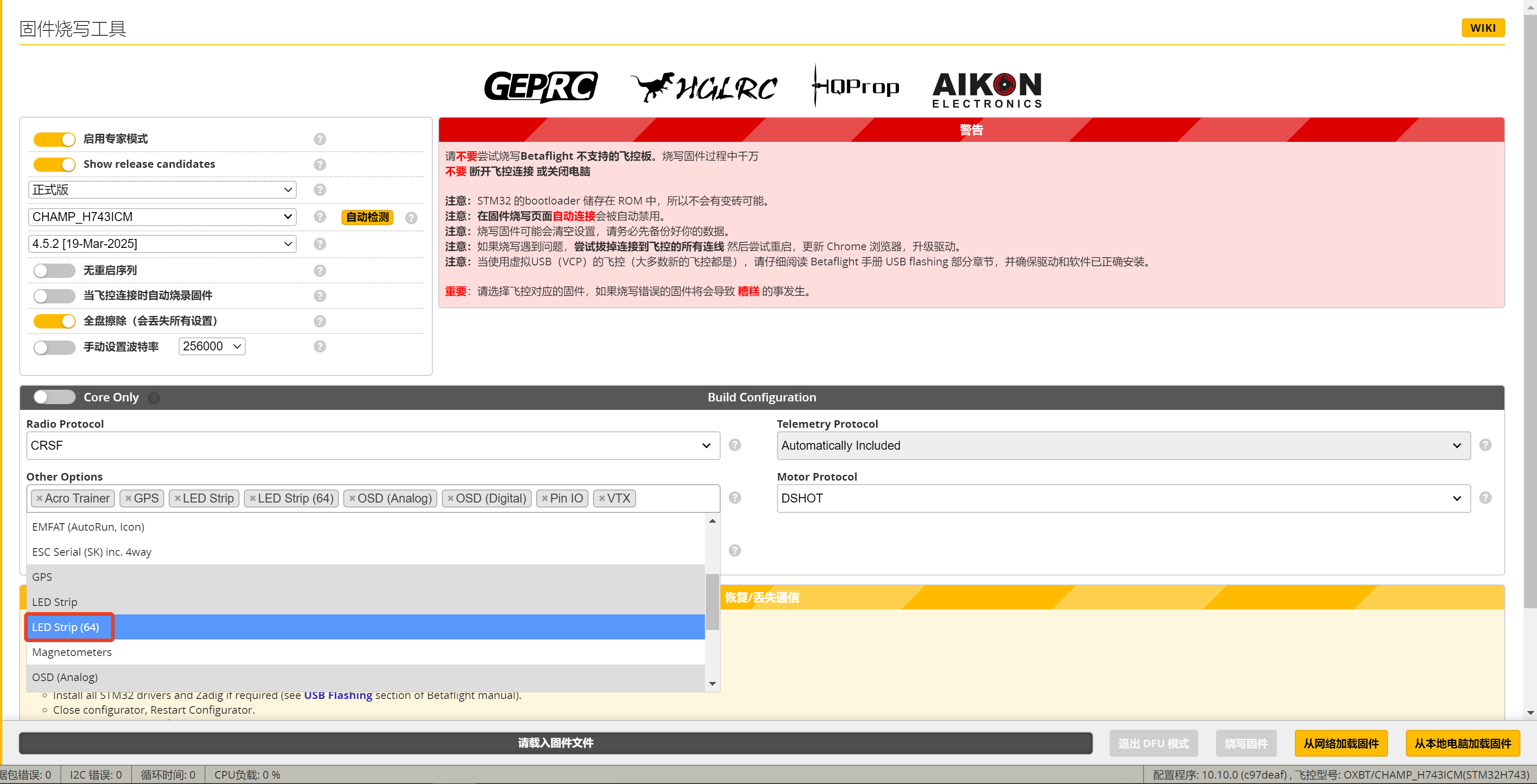

• 若需扩展至 64 颗灯珠，请在固件云构建时选择 “LED Strip (64)” 选项，并重新刷写固件
