模拟图传如何设置OSD
2025/10/8小于 1 分钟
在使用 Betaflight 4.5.x 版本固件 时，OSD 默认配置为适配 高清图传。
若您使用的是 模拟图传，需要手动修改 CLI 配置，否则 OSD 无法正常显示。
🔍 步骤 1：进入 CLI 命令行界面

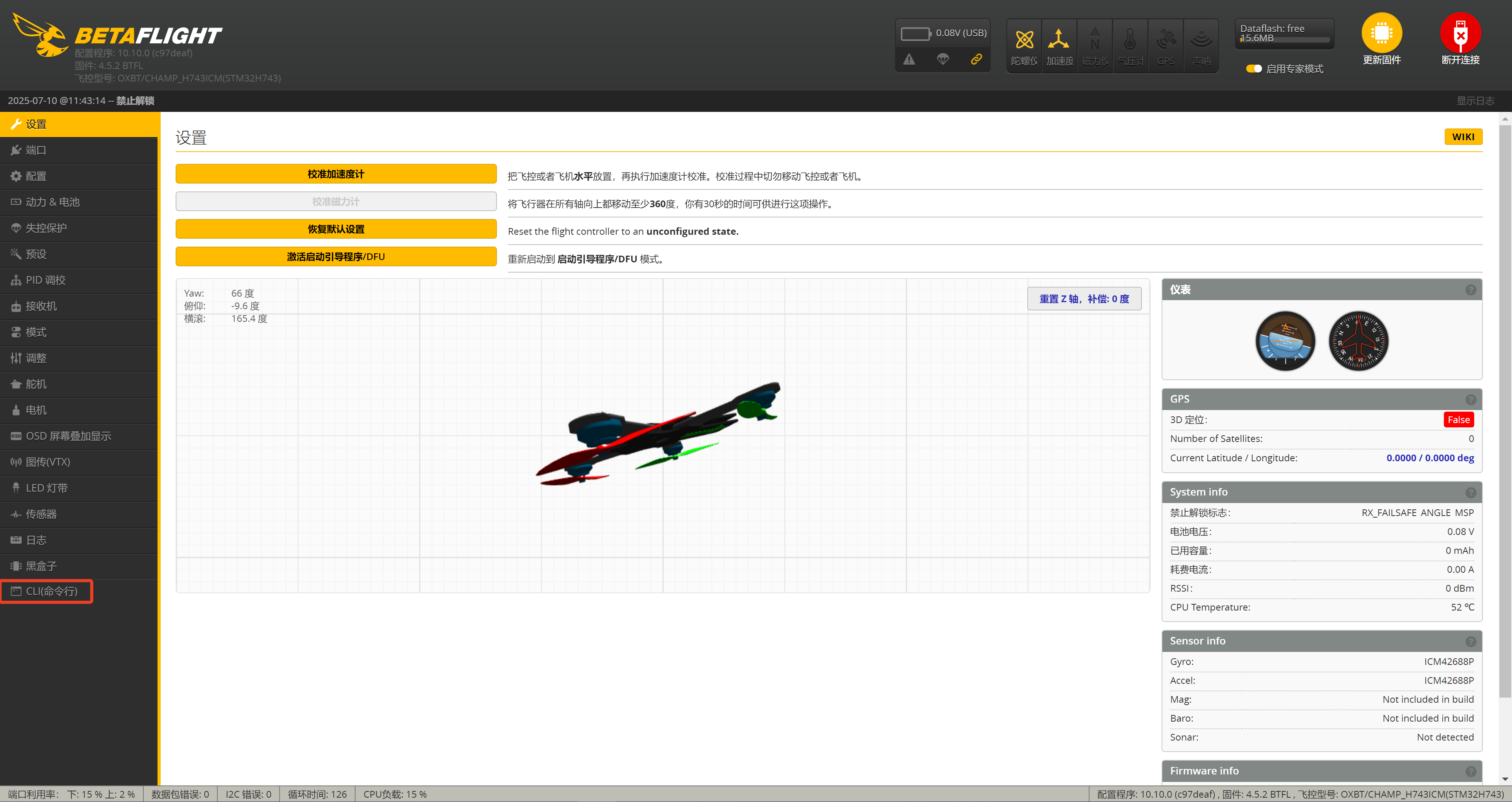

打开 Betaflight Configurator，点击左侧的 “CLI” 标签页，进入命令行界面。
🧪 步骤 2：查询当前 OSD 设置

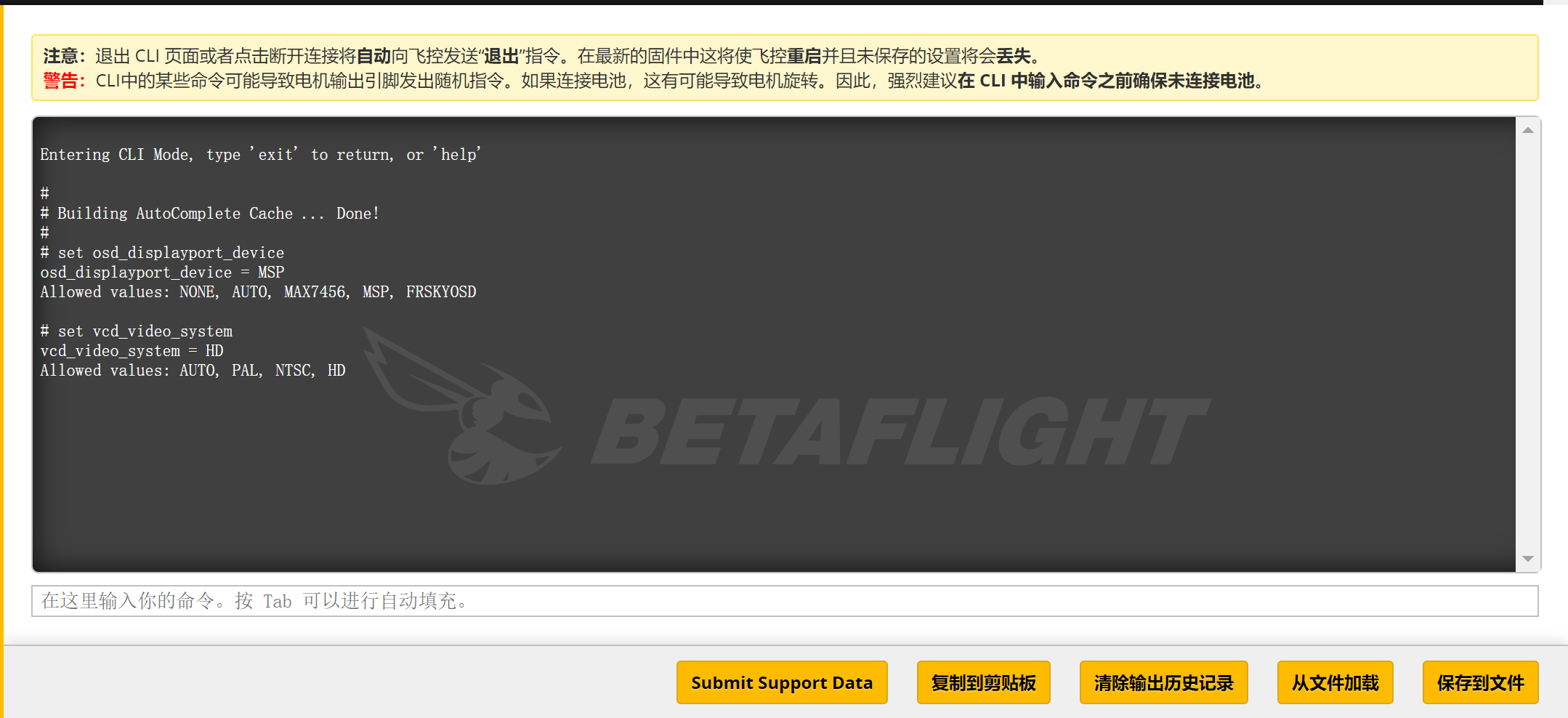

在 CLI 中输入以下两条命令并回车：
set osd displayport device
set vcd video system
如果返回结果如下：
osd displayport device =MSP
vcd video system=HD
说明当前 OSD 设置为 高清图传模式，不适用于模拟图传。
🛠️ 步骤 3：修改为模拟图传兼容配置
请在 CLI 中输入以下命令，将显示设备切换为模拟图传所用的 OSD 芯片：
set osd displayport device = MAX7456
set vcd video system = AUTO
save
输入 save 后，飞控会自动重启，并保存设置。
🛠️ 步骤 4：设置OSD元素

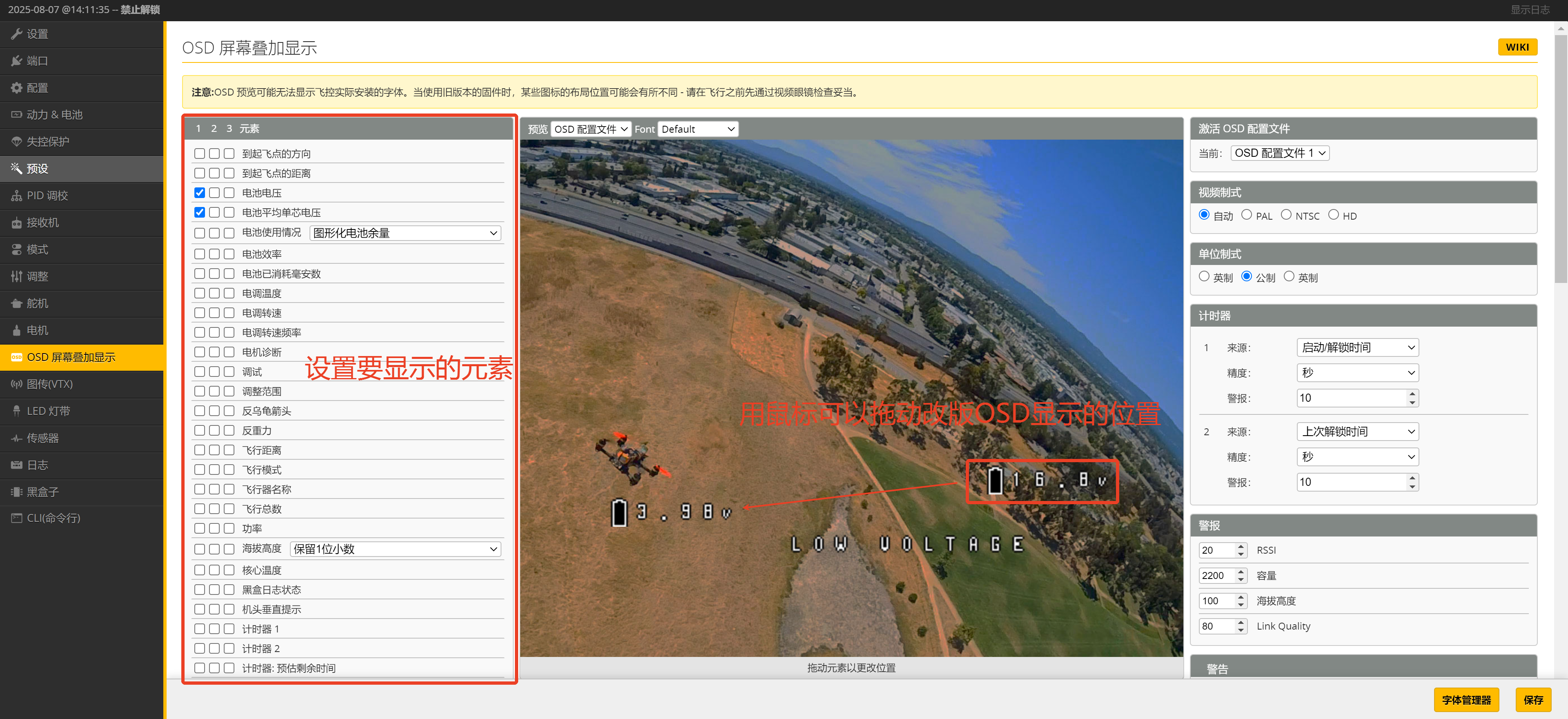

重新打开betaflight地面站，在OSD页面的左侧可以选择要显示的元素
可以用鼠标直接拖到OSD的元素，改变OSD的显示的位置
