如何设置Hdzero Race 3图传
2025/10/8小于 1 分钟
🔌 步骤 1：开启 UART 的 MSP + DisplayPort 功能
- 打开 Betaflight Configurator
- 点击左侧的 “端口（Ports）” 页面
- 找到UART5（飞控用于连接Hdzero图传的端口是UART5）
- 同时启用以下两项：
- ✅ MSP
- ✅ VTX（MSP + DisplayPort）
🎛️ 步骤 2：配置 OSD 显示元素
- 在 Betaflight 中进入 “OSD” 页面
- 拖动或启用您需要显示的元素（如飞行模式、电压、飞行时间、RSSI 等）
⚙️ 步骤 3（仅限必要时）：手动设置 CLI 命令
在 Betaflight 4.5 固件 中，默认已经启用了高清图传的 OSD 设置， 通常无需修改 CLI 参数。

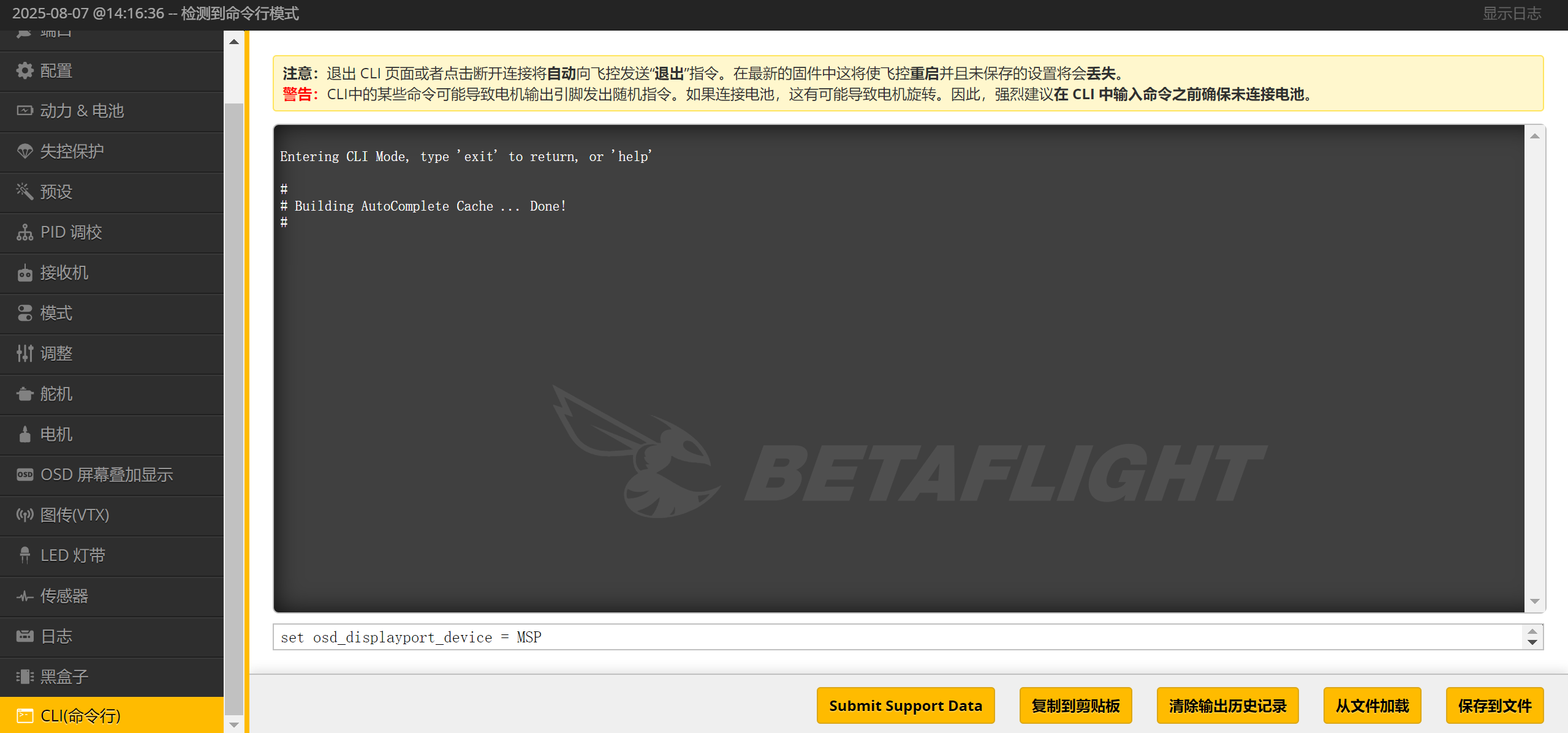

但如果您完成上述设置后，OSD 依然未显示，可尝试以下 CLI 命令配置OSD模式：
set osd displayport device = MSP
set vcd video system = HD
save
⚙️ 步骤 4：导入图传表
如果想通过betaflight地面站更改图传的功率与频率，可以参考下面这个教程导入图传表：
