如何查看黑匣子文件

以下是导出和查看黑匣子日志的完整步骤：

---

📥 步骤 1：激活飞控的大容量存储模式

1. 将飞控通过 USB 连接至电脑
2. 打开 Betaflight地面站，进入左侧菜单中的 “黑匣子（Blackbox）” 页面

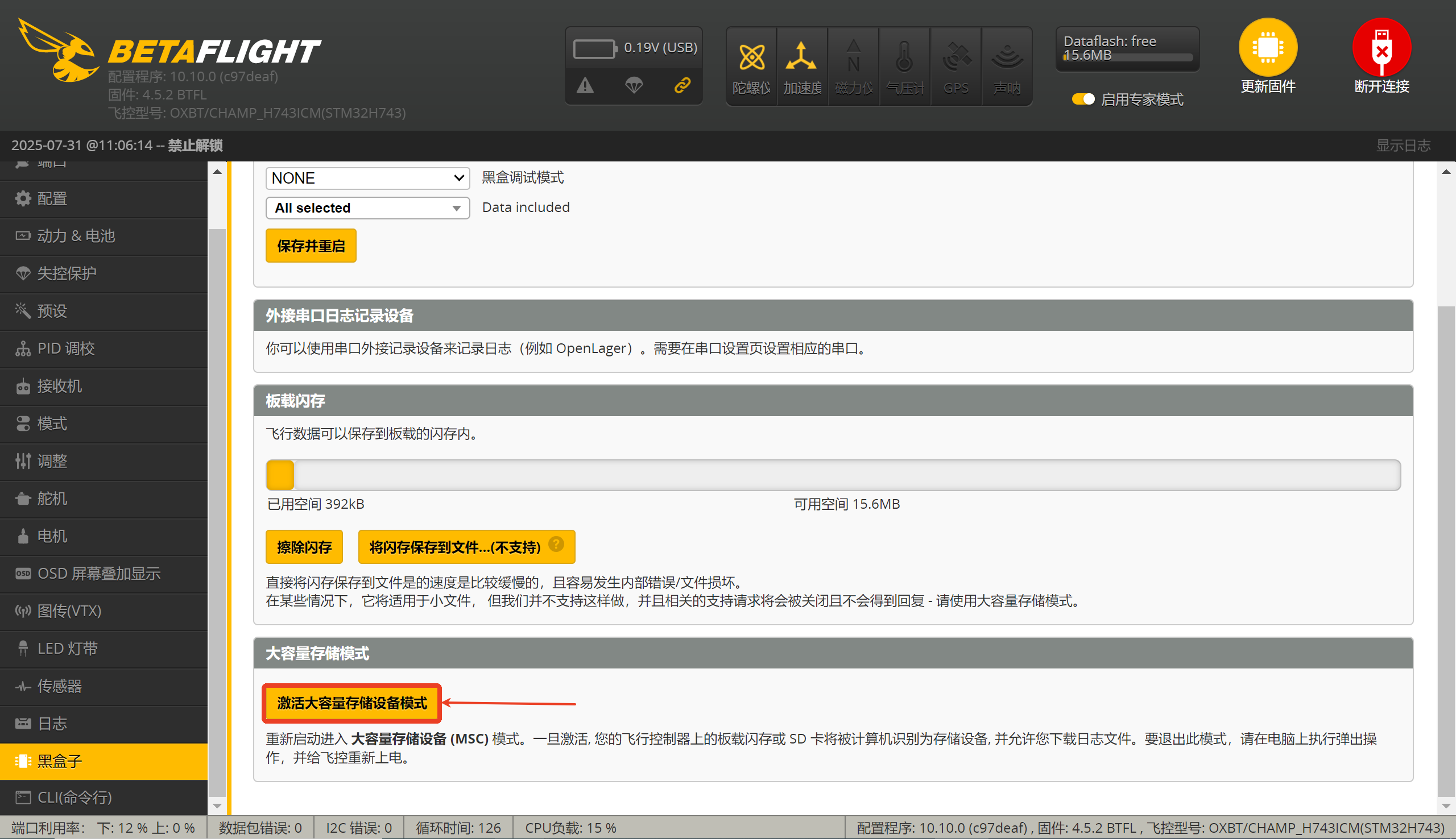

3. 点击 “激活大容量存储设备模式” 按钮


---

💾 步骤 2：在系统中访问飞控存储空间

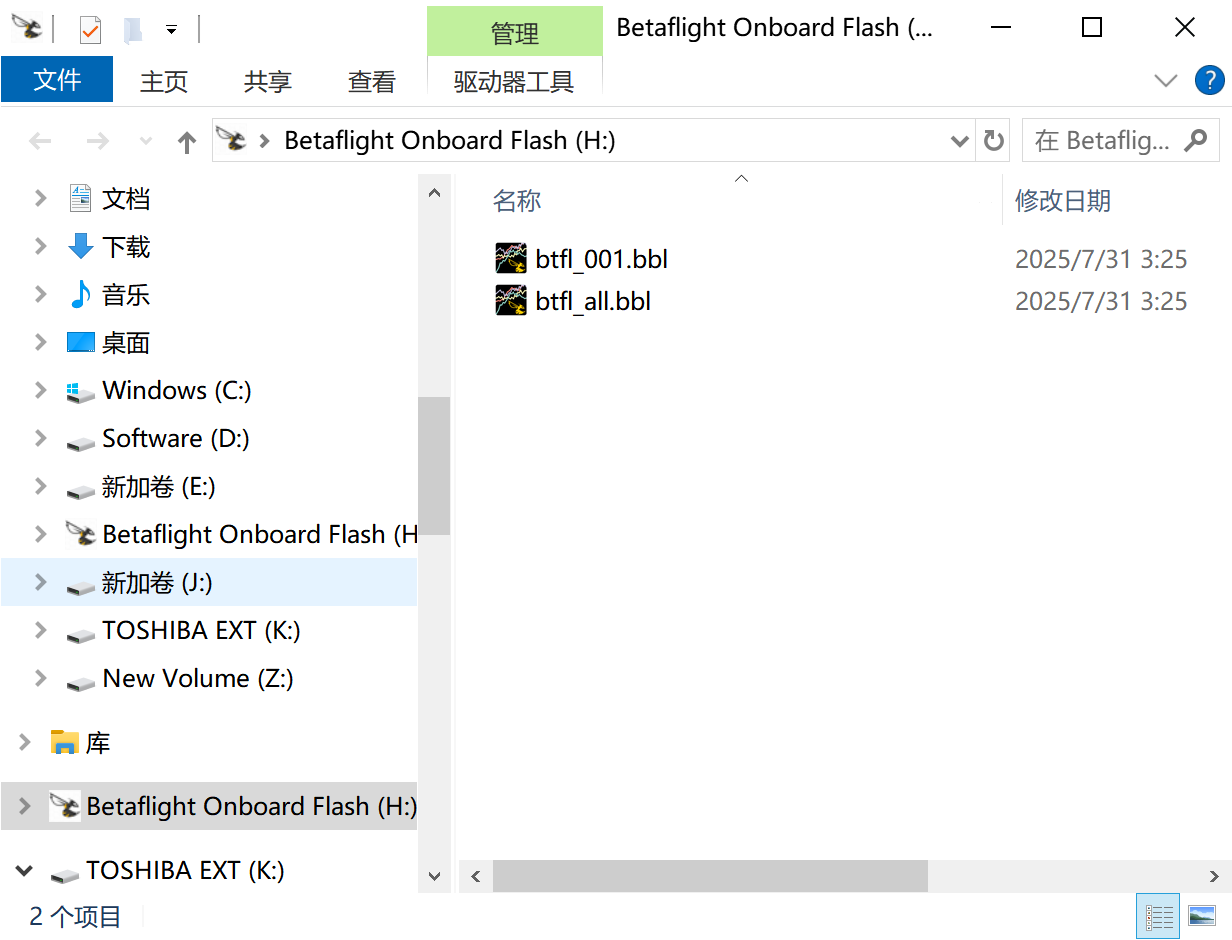

激活成功后，电脑会将飞控识别为一个可移动磁盘（类似 U 盘），名称为：Betaflight Onboard Flash

您可通过 文件资源管理器 打开该磁盘，通常能看到如下结构：


---

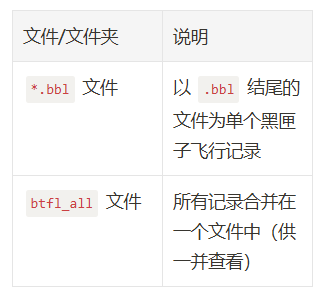

📂 文件说明

|文件/文件夹|说明|

|-|-|

| *.bbl 文件|以 .bbl 结尾的文件为单个黑匣子飞行记录|

| btfl_all 文件|所有记录合并在一个文件中（供一并查看）|

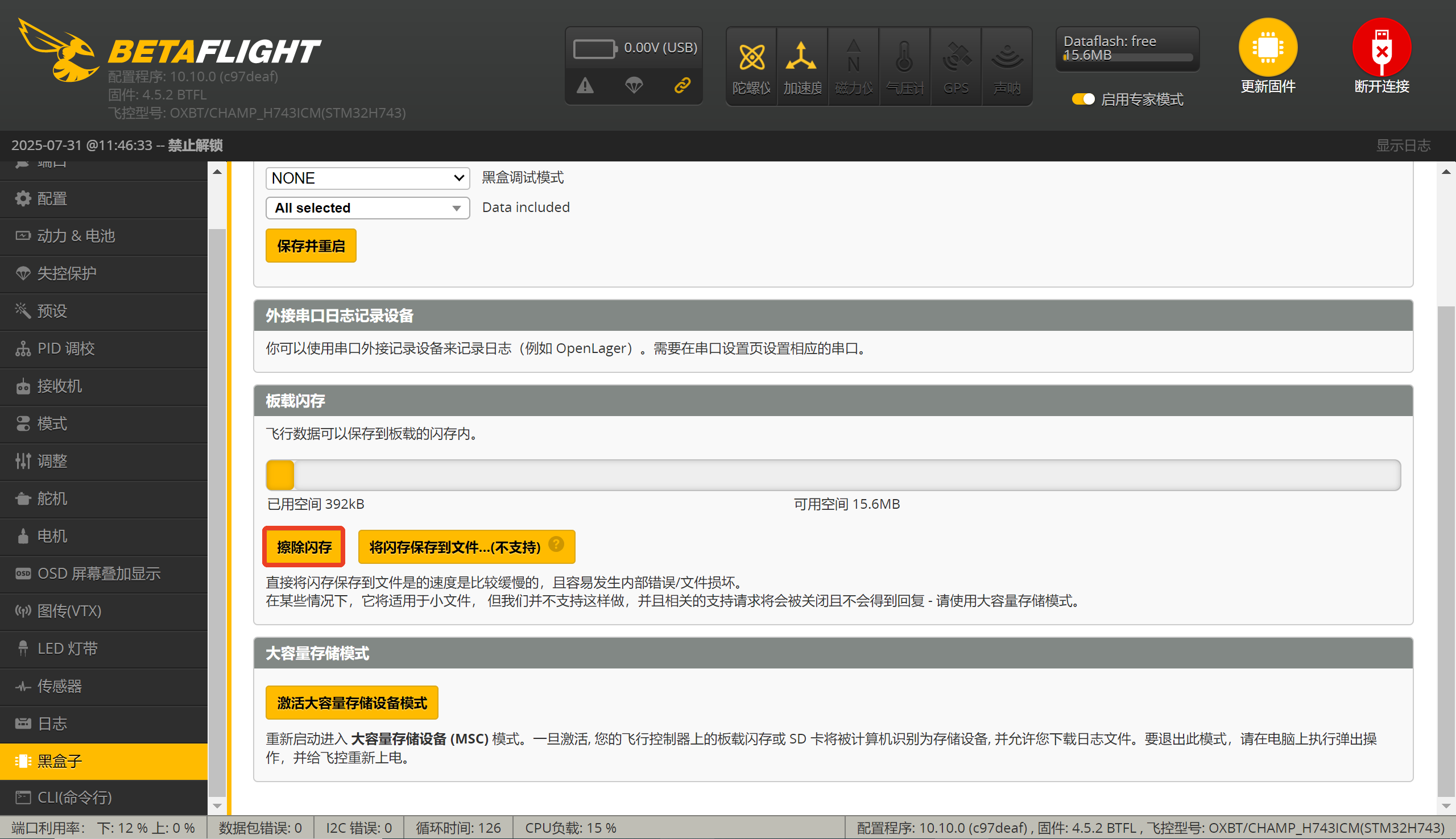

⚠️ 黑匣子数据会按照记录顺序编号，记录空间满时将无法写入新数据，需要点击“擦除闪存”手动清理


---

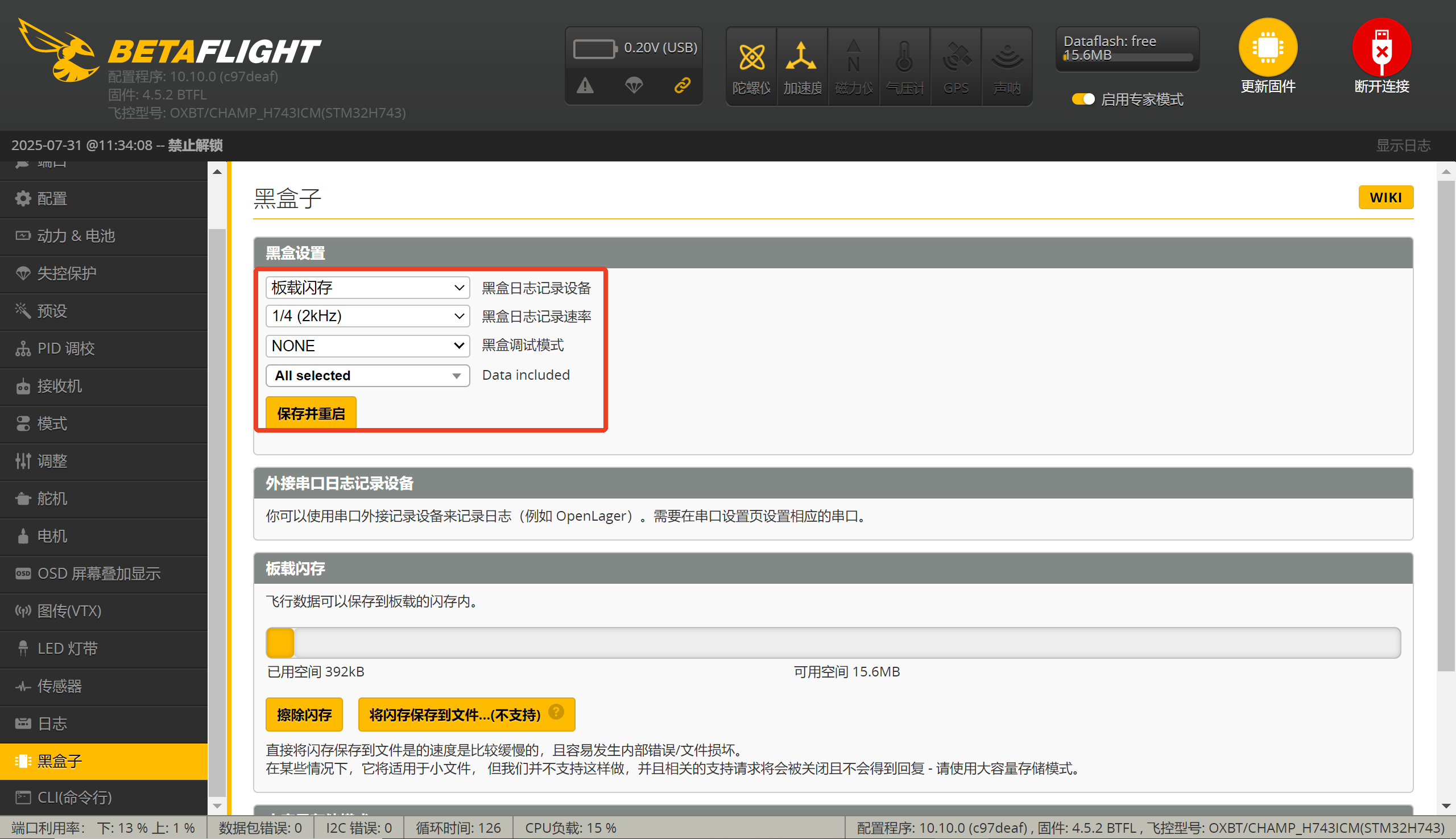

⚙️ 黑匣子记录设置建议

• 黑匣子记录速率：建议设置为 1/4
• 黑匣子模式：默认设置一般即可满足使用需求


---

🔍 查看黑匣子数据的工具推荐

✅ 官方工具（推荐）

• Blackbox Log Viewer（Betaflight官方） 下载地址 👉 https://github.com/betaflight/blackbox-log-viewer/releases
• 网页版连接： https://blackbox.betaflight.com/

🛠️ 进阶工具（付费）

• PIDToolbox（需 Patreon 订阅）

  官网地址 👉 https://www.patreon.com/ThePIDtoolboxGuy

---

🎥 学习资源推荐

如您想进一步了解黑匣子的使用与 PID 调整逻辑，建议参考以下视频：

• [FPV知识] Betaflight黑盒BlackBox深入浅出系列 - #1 黑盒有什么用？如何访问

  👉 B站链接：BV1ff4y1v7J8]( https://www.bilibili.com/video/BV1ff4y1v7J8/?share source=copy web)
