如何使用万用表快速判断电调是否正常

一，需要使用到的挡位

（1）电阻挡位（蜂鸣挡位也可以）

（2）二极管挡位

万用表使用教程

二，故障现象以及对应的测试方式：

方法一   上电烧电机，电机转动卡顿，缺相

当出现电机 卡顿、上电烧毁 等现象时，极有可能是电调的 MOS 管损坏导致。以下是使用万用表进行基本判断的操作方法。

---

🧰 准备工具

• 数字万用表（带 二极管测试档位）

---

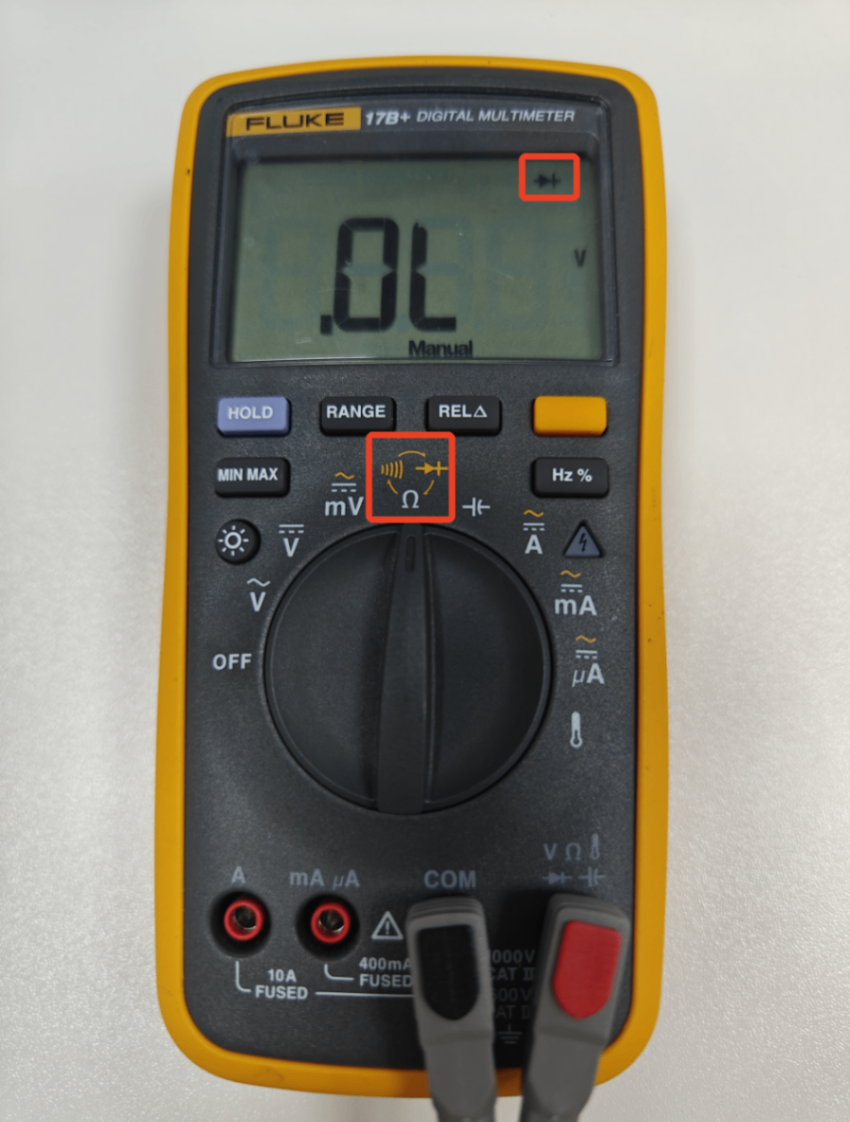

📐 步骤 1：将万用表拨至“二极管测试”档位


---

🔌 步骤 2：准备测量对象

• 找到故障电调对应的三个电机输出焊盘（即3根电机线所焊接的位置）
• 需将故障电机断开

---

📏 步骤 3：测量方法

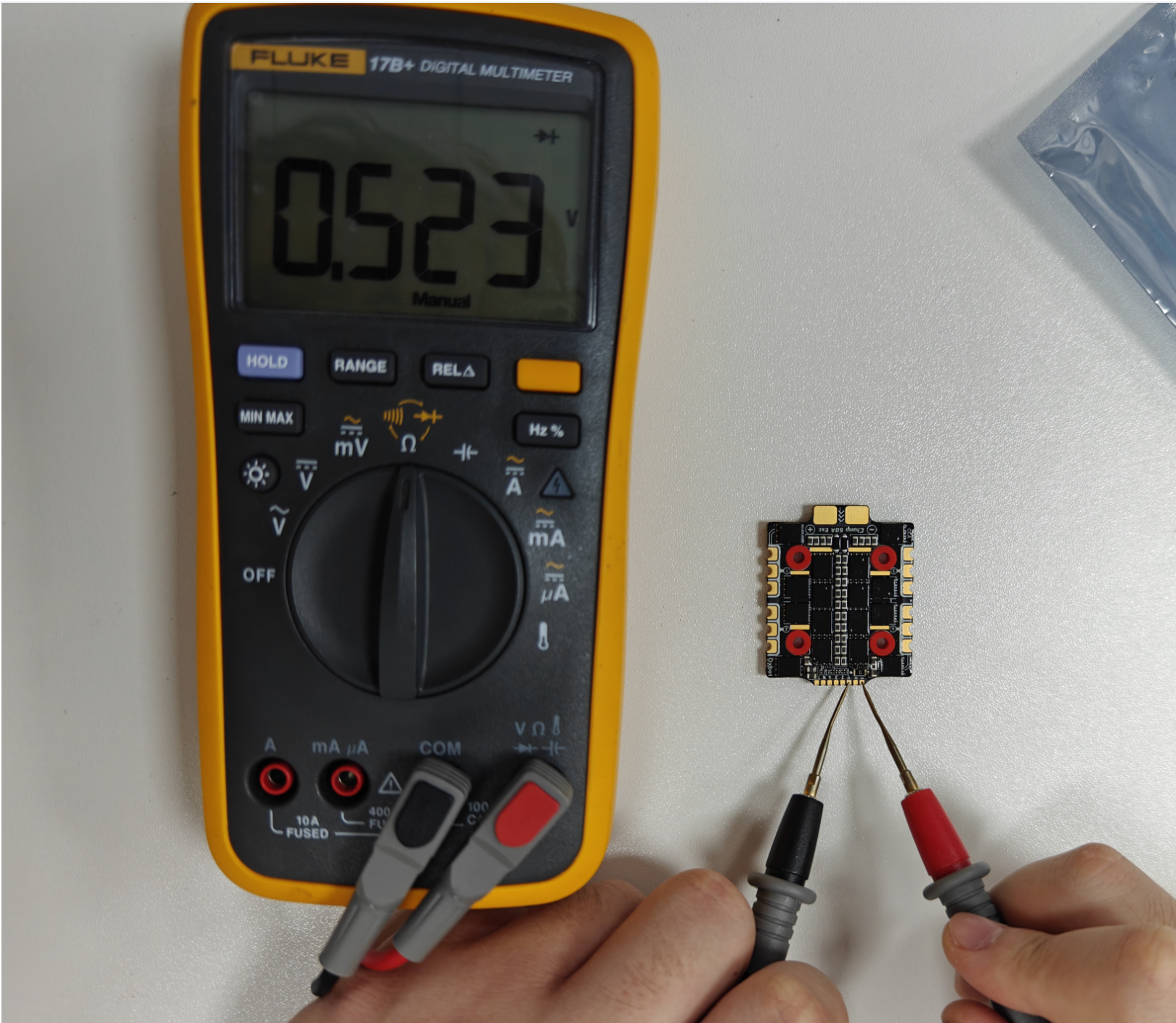

🔻 第一组测量：红表笔接 电源负极（GND）

1. 将 红表笔 接触电源焊盘上的负极（-）
2. 用 黑表笔 依次接触电调输出的 三个电机焊盘
3. 观察万用表上的读数

✅ 正常情况：三个焊盘的数值应在 0.3V~0.6V 左右，三者接近

❌ 异常情况：其中某一项读数为 明显偏高（如接近1.0）或为 OL，可能说明该通道 MOS 管损坏

---

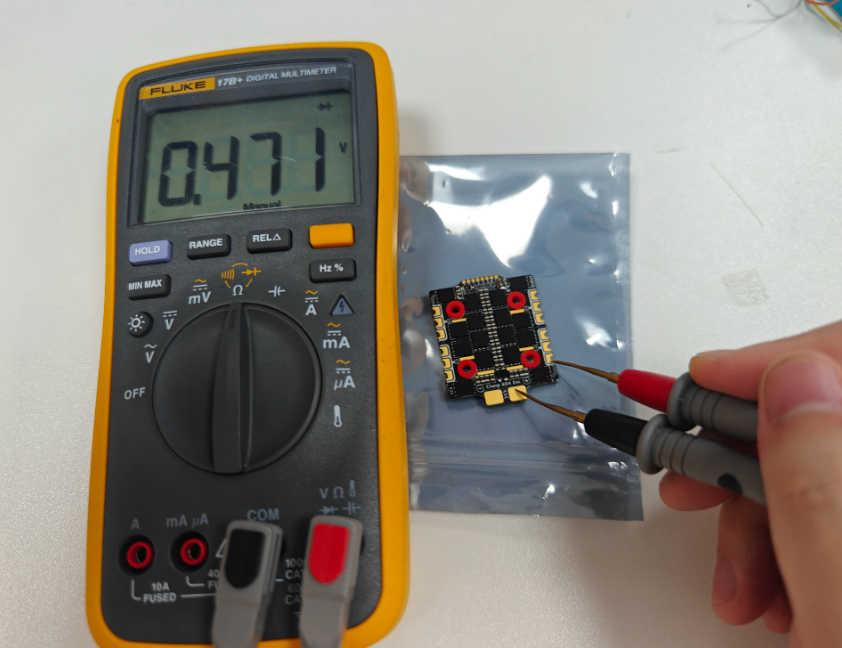

🔺 第二组测量：黑表笔接 电源正极（VCC）

1. 将 黑表笔 接触电源焊盘上的正极（+）
2. 用 红表笔 依次接触电调输出的三个电机焊盘
3. 观察万用表读数


✅ 正常情况：三个读数应接近

❌ 异常情况：某一路显著偏高或为 0，表示 MOS 管已击穿或开路

---

📝 判断建议

• 若任意一组中，三个焊盘中的某一项读数明显异常（偏高/偏低），可初步判断该路 MOS 管损坏；
• 若两组测量均有异常，可能是上下桥 MOS 管均存在故障；
• 可与其他正常通道进行对比，进一步确认差异。

---

🔧 后续处理建议

• 更换损坏的 MOS 管（需专业焊接）或更换整块电调；
• 若多个通道异常，建议更换整块电调模块；
• 也可联系售后进行检测与维修。

方法二   一路或多路电调无法连接到电调地面站，也无法旋转

如果连接电调地面站时，一路电调无法识别，或是一路电机无法旋转，可能是电调的MCU出现了故障，可以按照下面这个步骤去初步测量MCU是否正常

🧰 准备工具

• 数字万用表（带 二极管测试档位）

---

📐 步骤 1：将万用表拨至“二极管测试”档位


---

步骤 2：准备测量对象

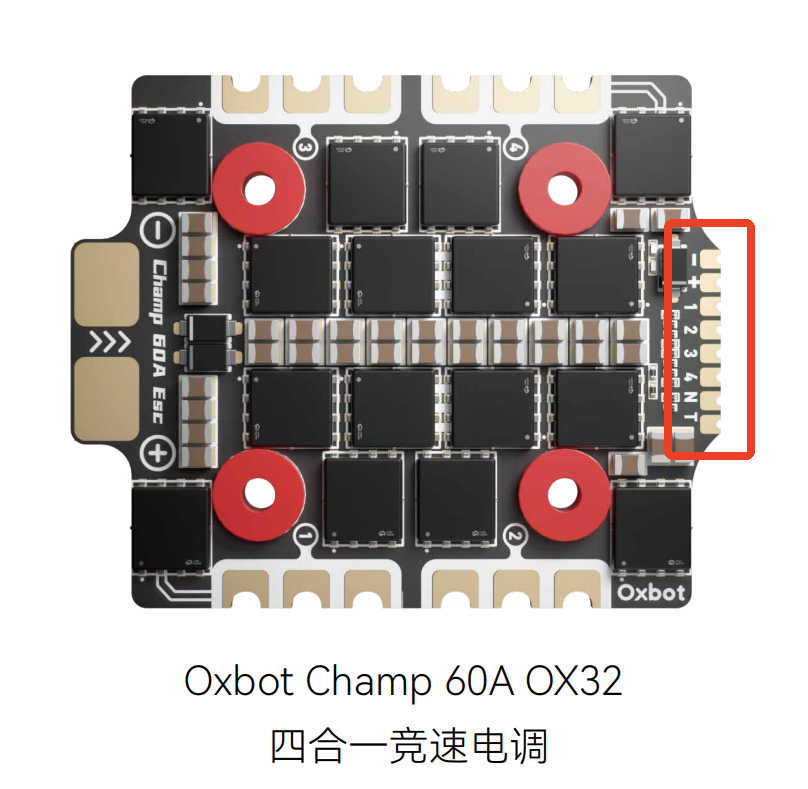

找到电调连接飞控的信号焊盘，并且断开电调与飞控连接的排线


📏 步骤 3：测量方法

1. 将 红表笔 接触电调焊盘上的任意一个负极（-）
2. 用 黑表笔 依次接触电调的信号焊盘

观察万用表上的读数


✅ 正常情况：四个MCU的数值应在 0.4V~0.6V 左右，并且接近

❌ 异常情况：其中某一项读数为 明显偏高（如接近1.0）或为 OL，可能说明该MCU损坏
