Hdzero图传无法点亮

如果您将图传连接到飞控后，图传指示灯不亮，画面无信号，请按以下步骤逐项排查，确认供电及连接情况。

---

🔍 方法一：使用万用表检查图传供电（推荐）

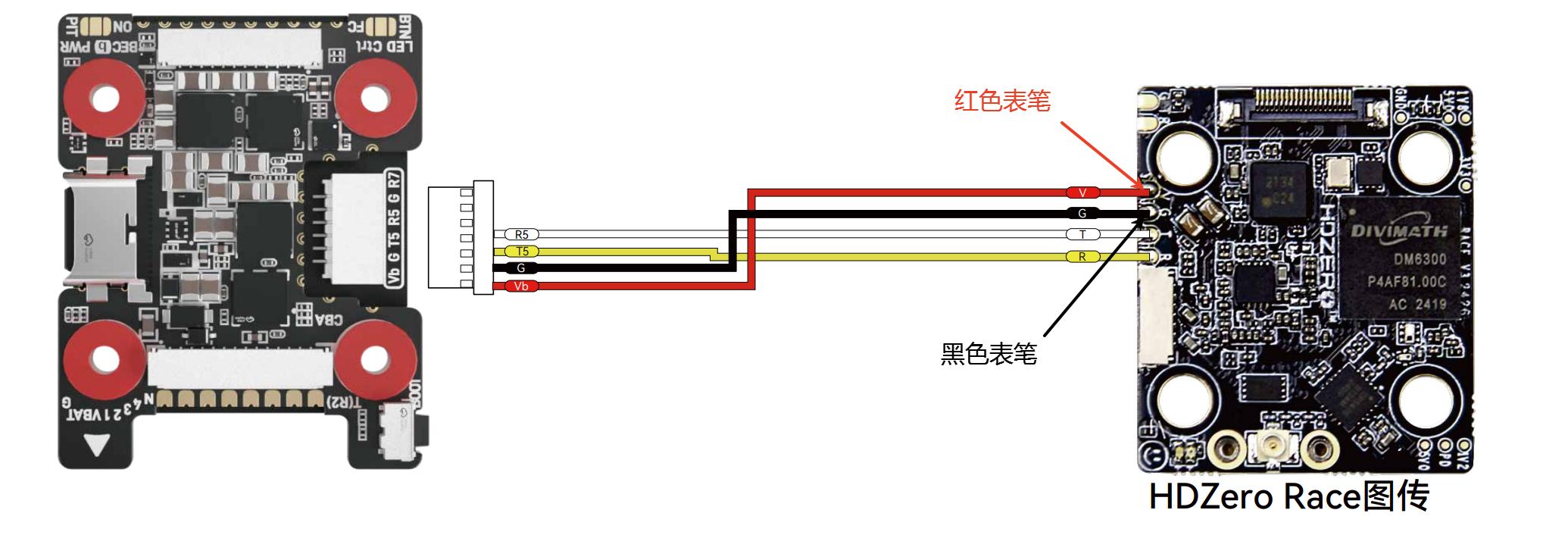

步骤 1：测量图传 V/G 焊盘电压

1. 将万用表拨至 直流电压档位（DCV）
2. 飞控连接电池后，将：

• 红表笔接触图传 V 焊盘
• 黑表笔接触图传 G 焊盘

1. 观察电压读数


---

正常情况：

• 万用表应显示 5V 或 9V，取决于 BEC 电压跳线的设置。

---

异常情况：

❌ 1. 无电压读数

说明图传未获得供电，请检查：

• 飞控上图传供电的 BEC 跳线焊盘设置是否正确 （可以参考我们的说明书“图传”部分的说明）

---

⚠️ 2. 有电压，但图传指示灯依旧不亮

请检查以下硬件连接：

• ✅ 线序是否正确
• ✅ 排线是否插紧，是否存在排针歪斜或弯折
• ✅ 尝试更换图传模块，确认当前图传是否损坏

若以上全部正常但问题仍在，请联系我们进行进一步诊断。

---

🔍 方法二：无万用表时通过 BEC 指示灯判断

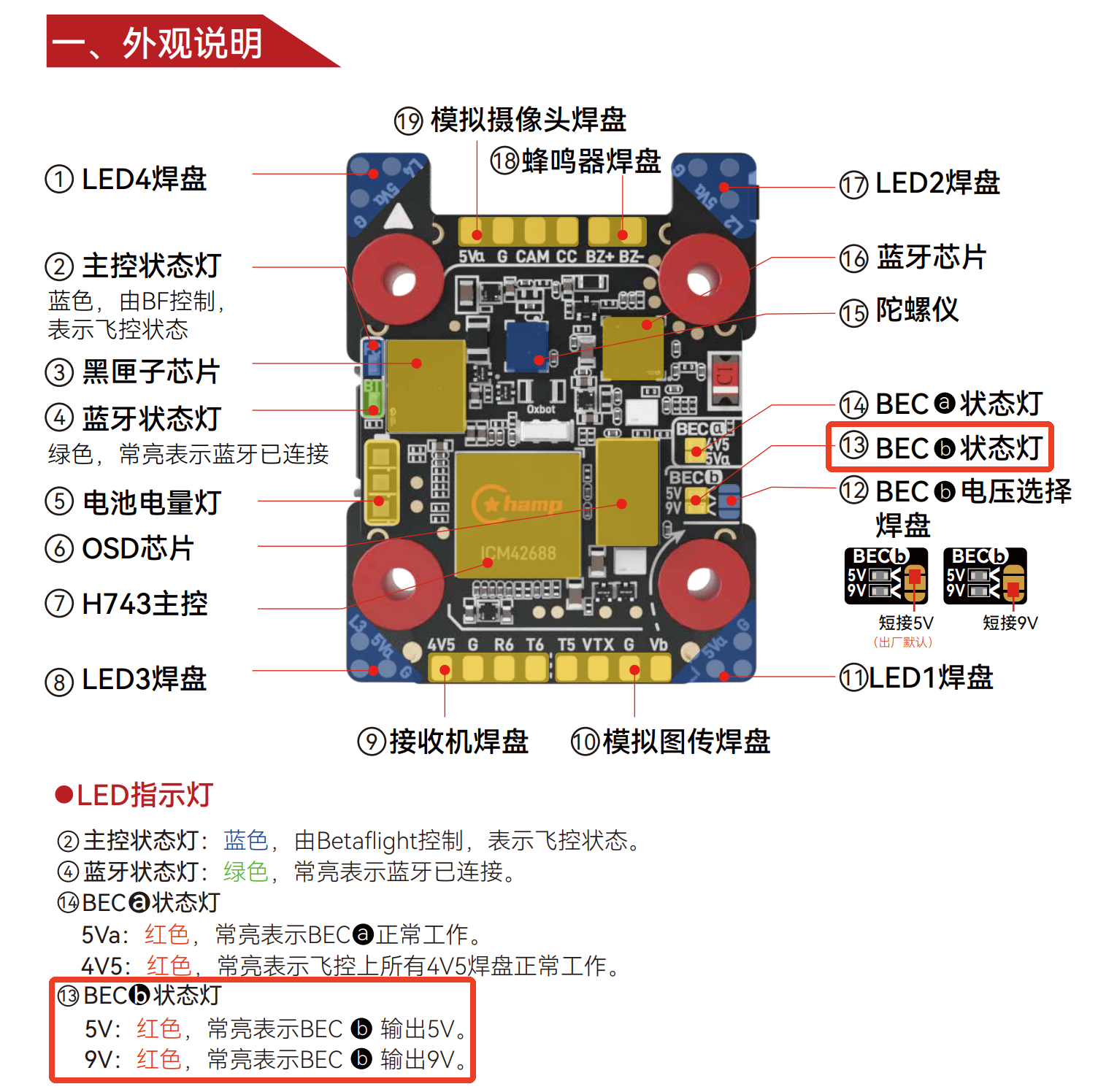

如果您没有万用表，可以通过飞控板上的 BEC 状态灯 判断是否向图传供电。

步骤：

1. 连接电池供电
2. 查看飞控上的 BECb 指示灯 是否点亮


---

判断方式：

✅ 指示灯点亮

说明图传已获得电压，但若仍无法工作，请排查：

• 线序是否正确
• 接口是否插紧、排针是否弯曲
• 更换图传确认模块是否异常

❌ 指示灯未亮

说明图传未获得供电，请检查：

• 飞控上图传供电的 BEC 跳线焊盘设置是否正确 （可以参考我们的说明书“图传”部分的说明）

---

🧩 如仍无法解决

请将以下信息反馈给我们，以便技术支持进一步分析：

• 当前接线图照片
• 万用表读数或 BEC 状态灯情况
• 是否尝试更换图传或飞控
