Hdzero图传无法显示OSD

当您的图传已经成功连接到飞控，画面可以正常显示，但屏幕上没有任何OSD信息（如飞行模式、电压、时间等），请按照以下步骤逐项排查：

---

🔍 第一步：检查飞控与图传的 物理连接

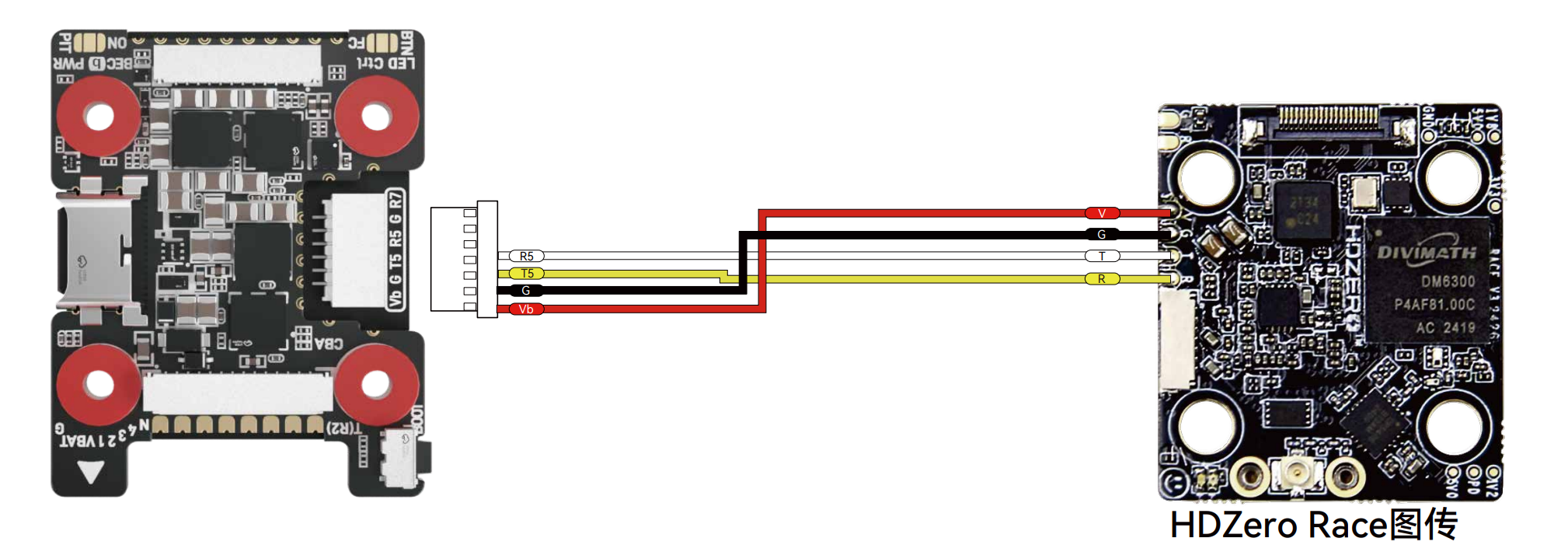

请确认图传与飞控之间的接线方式是否正确。如下为标准接线示意图：

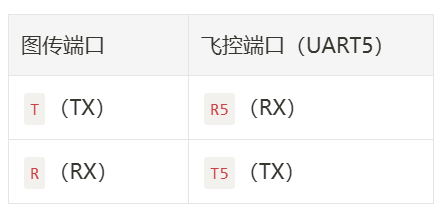

📌 接线说明：

|图传端口|飞控端口（UART5）|

|-|-|

| T（TX）| R5（RX）|

| R（RX）| T5（TX）|


✅ 正确连接后，请检查：

• 飞控与图传连接的排线是否插紧。
• 排线座内是否存在排针弯曲等异常。

❗提示： 图传接线与UART串口方向需一一对应反接（T ↔ R，R ↔ T），否则OSD数据将无法正确传输。

---

⚙️ 第二步：检查飞控中的 端口配置

高清图传（如 HDZero）使用的是 MSP DisplayPort 协议，需要在 Betaflight 等飞控软件中完成以下设置：

① 开启 UART5 的正确功能

• 进入 Betaflight Configurator 的“端口”（Ports）选项卡。
• 找到 UART5 行。
• 启用 “MSP”
• 启用 “VTX（MSP + DisplayPort）”

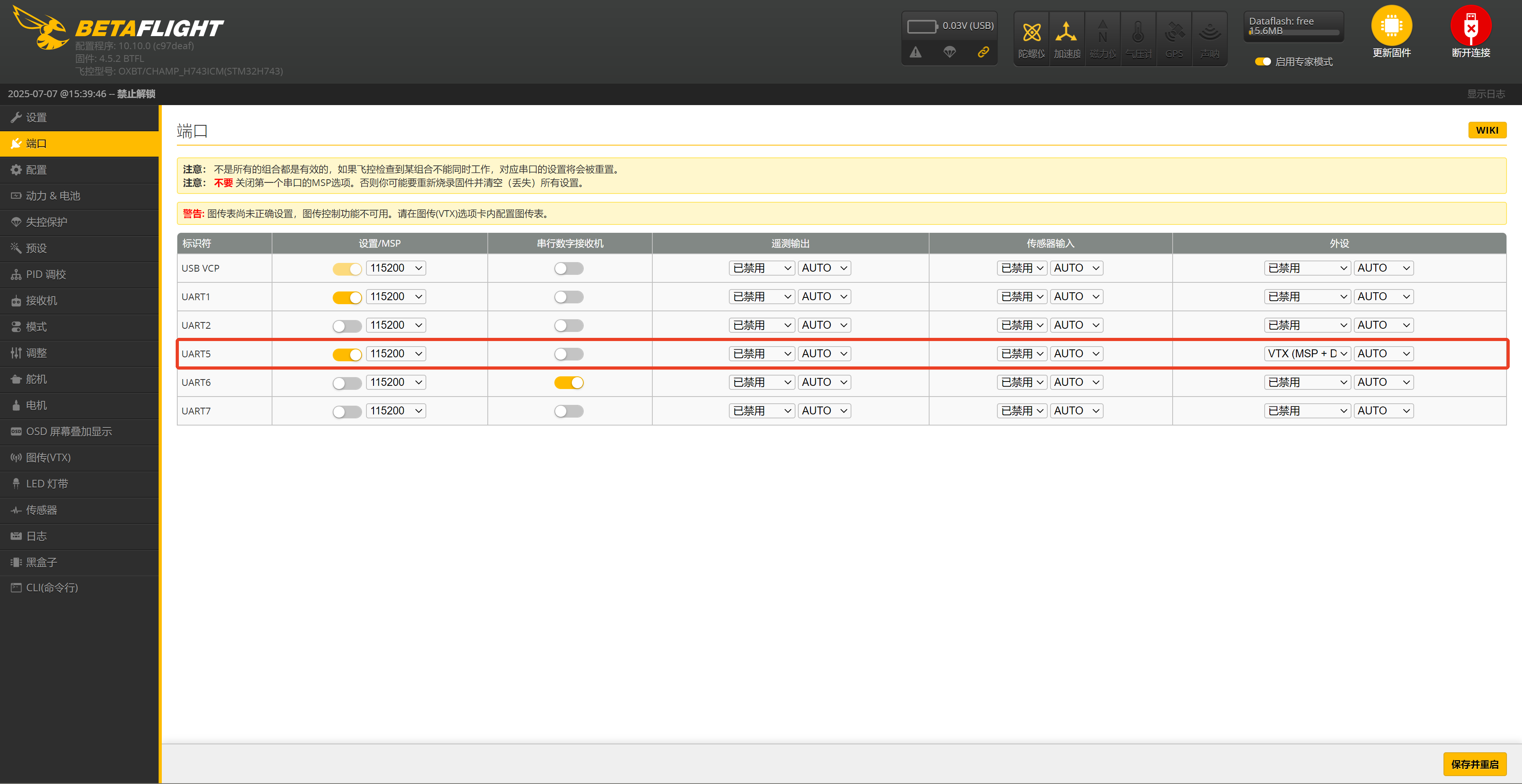

📷 示例配置如下图所示：


---

② 使用 CLI 命令确认显示设备设置

请进入 CLI 命令行界面，依次输入以下命令并回车：

📌 正确的设置应为：

osd displayport device = MSP

vcd video system = HD

如果与当前设置不一致，请输入以下命令进行修正：

set osd displayport device = MSP

set vcd video system = HD

save

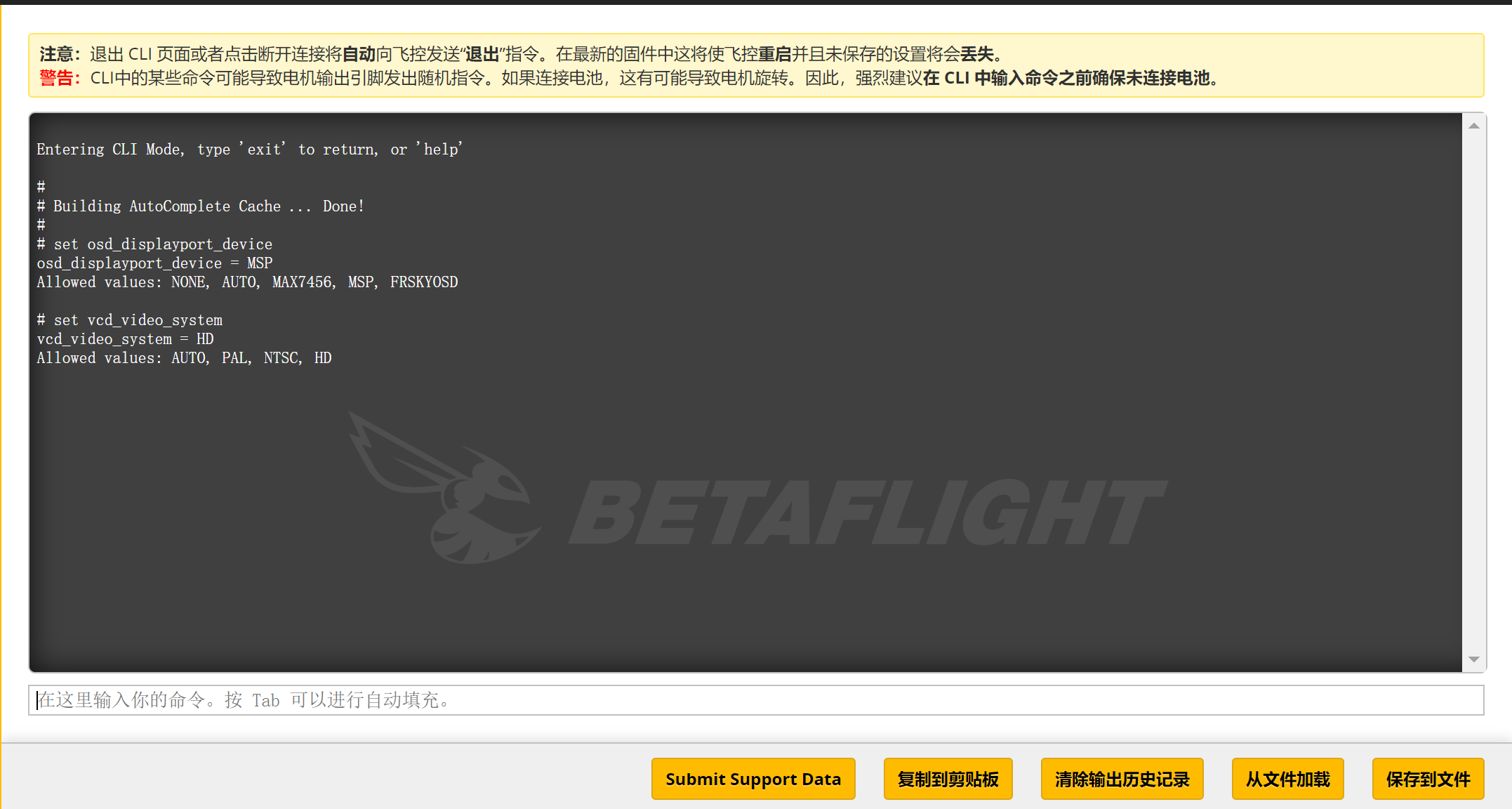

📷 正确配置示意图：


---

✅ 总结

请确保完成以下三点：

1. 图传与飞控连接正确，线材无松动或损坏；
2. UART5 已正确开启 MSP 与 VTX（MSP + DisplayPort）；
3. CLI 参数设置为：

• osd_displayport_device = MSP
• vcd_video_system = AUTO

如果仍未显示OSD，建议恢复默认配置，重新进行设置或联系技术支持进一步排查。

---

如需进一步协助，请联系我们的微信公众号，并且请提供您的dump文件与接线的照片
